ビートの光軸をいじりました。


オイラのビートはノーマルのハロゲンバルブが、

あまりにも心もとないのでHID化してあります。


で、本来、ポン付けのはずのHIDバルブですが、

たぶん光源位置がズレているのでしょう、

ハロゲンバルブから交換すると、

光軸がかなり低くなってしまいます、

それでなくてもビートのヘッドライトは、

低～いところに位置していることもあいまって、

HIDでハイビームのまま走っていても、

一度もパッシングされたことがありませんし、

実際遠くが見えません。。。


で、

ちょっと光軸を上げました、

この記事は忘備録として書いておきます。

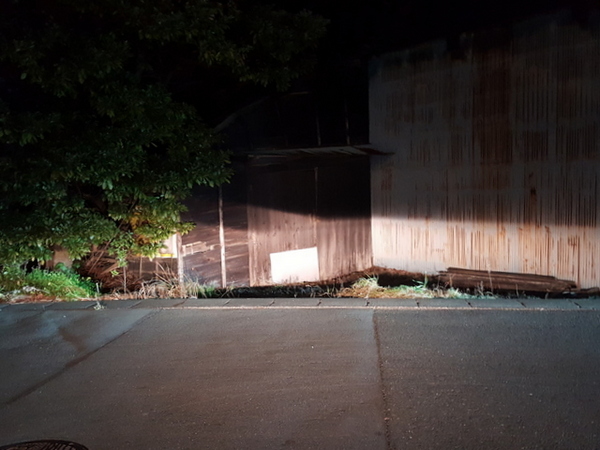

これはアクティのノーマルハロゲンのLoビームです、

斜めのカットラインがキレイに出ていますね。

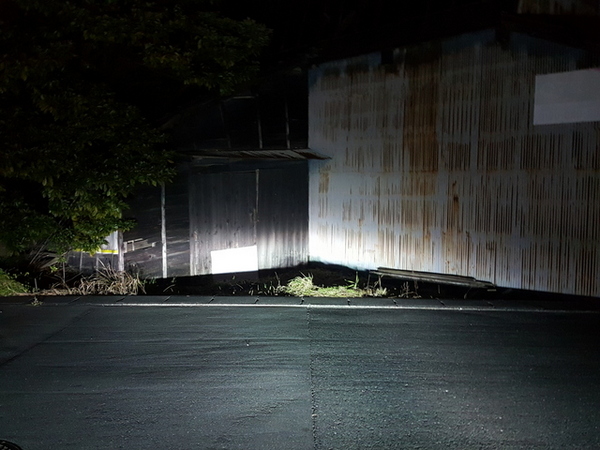

これはビートのバルブをHIDに交換したLoビームです、

かなり光が上の方に散っています、

ただ、光軸はかなり下がっていて、

ホントに足元を照らしている感じです。

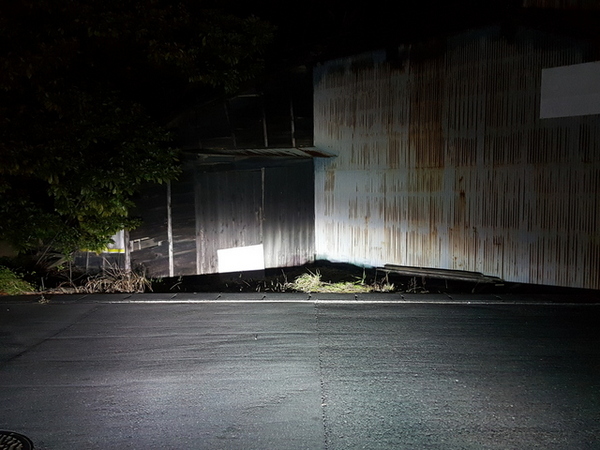

光軸を上げたあとのLoビームです、

光軸をあげる前のHiビームと同じくらいかな。




アクティのハロゲンバルブのHiビームです、

ハロゲンのくせにめっちゃ明るいです(笑)

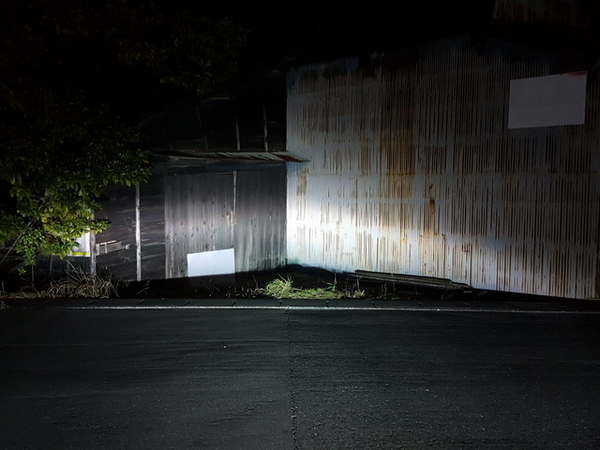

HIDバルブに交換した状態のHiビームです、

この状態では光軸が低くて暗いんです、

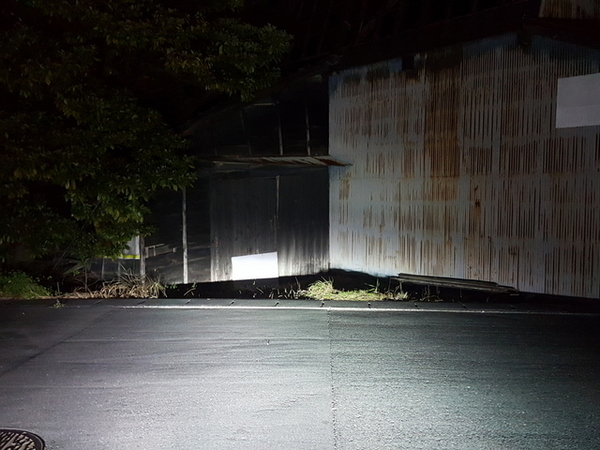

光軸を上げました、

調整量は左右ライトとも、

それぞれ外側の調整ネジを、

プラスドライバーで、

反時計回りに10回転です。



※ここでの反時計回りとは、

ドライバーの回転方向です、

調節ネジはドライバーと逆に回っています。



だいたいアクティと同じ高さに、

しておきました。



追記

ハイビームがちょっと上向きなので、

少し下げます、

プラスドライバーで、

時計回りに3回転回しました、

ハロゲン位置からは、

反時計回りに7回転の位置です。
